Vigtigste tekniske parametre for fuldautomatisk bilantenne |
||
|
Produkt model |
SQ-T600L |
SQ-T800J |
|
Antenne diameter |
4 mm |
4 mm |
|
Behandlingslængde |
200-600 |
200-800 |
|
Kabelarrangements nøjagtighed |
0.01 |
0.01 |
|
Spindelhastighed |
{0} rpm |
{0} rpm |
|
Behandlingstid |
10-17 sekunder pr. styk |
10-17 sekunder pr. styk |
|
Gældende ledningsdiameter |
Rund ledning 0.02-1,2 mm Flad ledning {{0}}.01-5,0 mm |
Rund ledning 0.02-1,2 mm Flad ledning {{0}}.01-5,0 mm |
|
Kabel motor |
Panasonic Servo 0.4KW |
Panasonic Servo 0 4KW |
|
Spindelmotor |
Panasonic Servo 0.75KW |
Panasonic Servo 0 0,75KW |
|
Kontrolsystem |
PLC |
PLC |
|
Driftstilstand |

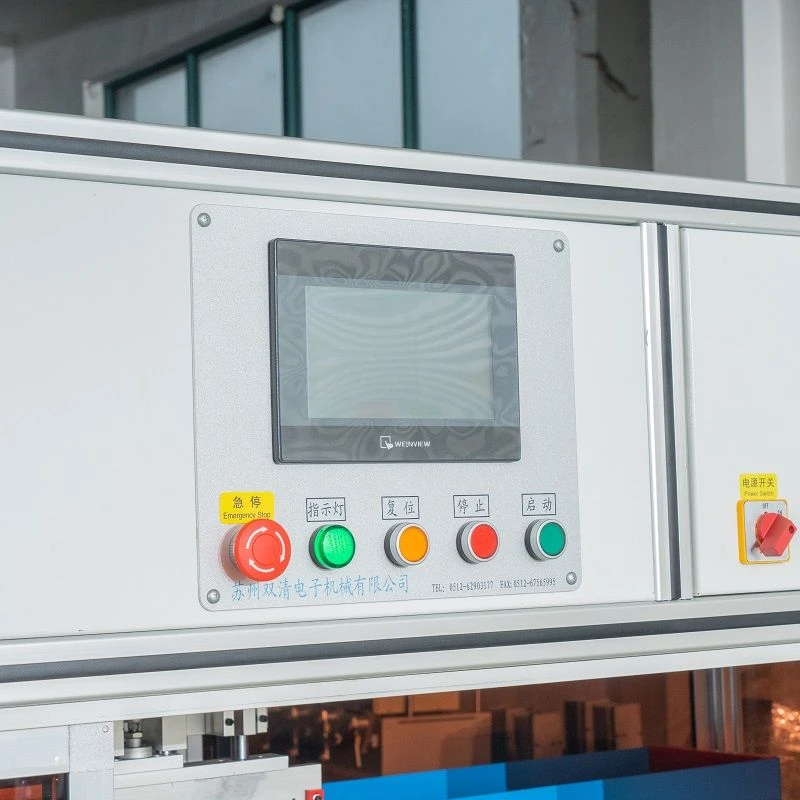

Kinesisk og engelsk menneske-maskine interface |
Kinesisk og engelsk menneske-maskine interface |
|
Forsyningsspænding |
220VAC 50HZ |
220VAC 50HZ |
|
Maskinkraft |
1,5KW |
1,5KW |
|
Matchende spænding |
Magnetisk modstand mekanisk spænder |
Magnetisk modstand mekanisk spænder |
|
Mekanisme |
Elektronisk aktiv udbetaling |
Elektronisk aktiv udbetaling |
|
Dimensioner |
1900 mm(L)*1200 mm(B)*1850mm(H) |
2100 mm(L)*1200 mm(B)*1850mm(H) |
|
Udstyr Vægt |
640 kg |
960 kg |

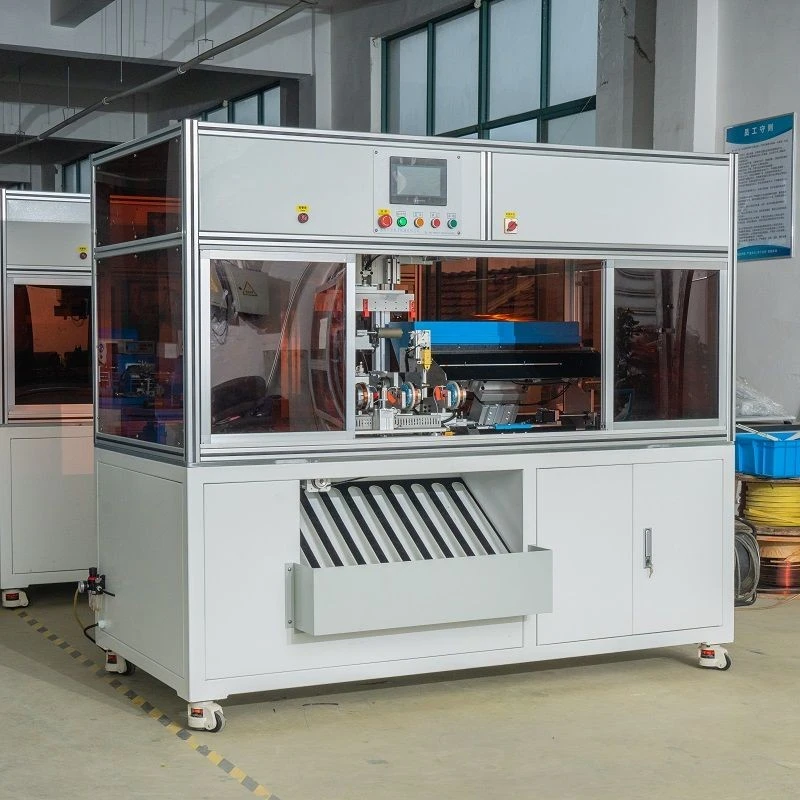

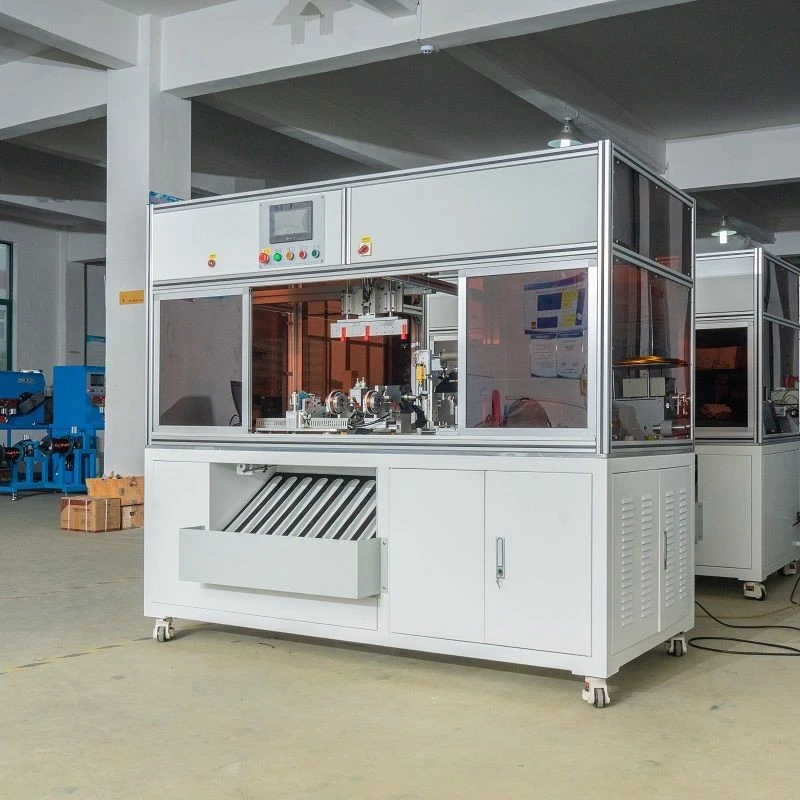

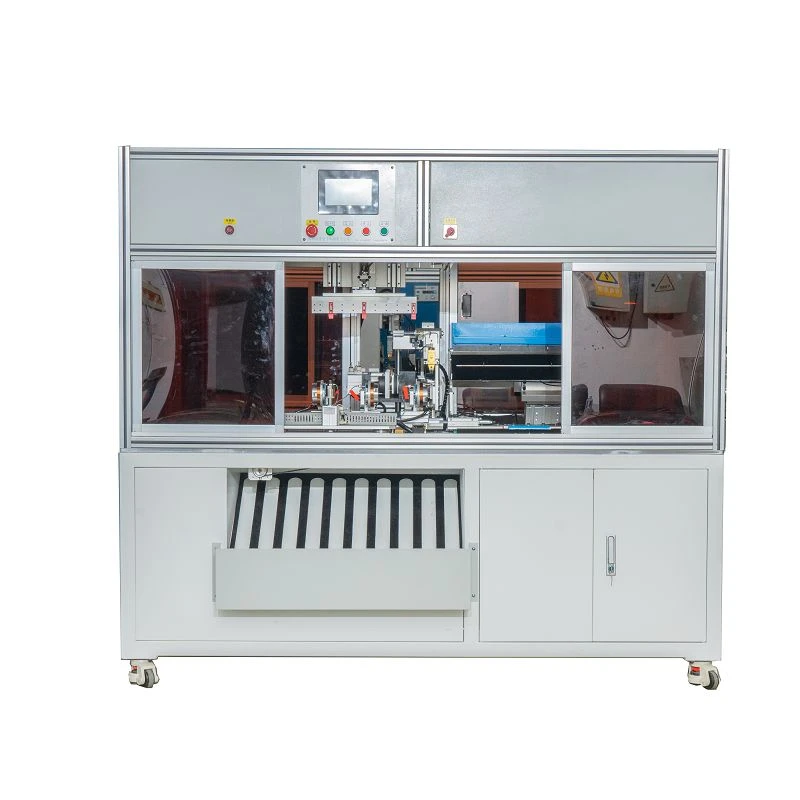

Shuangqing fuldautomatisk bilantenneviklingsmaskine er et fuldautomatisk udstyr, der er specielt brugt til fremstilling af bilantennespoler. Følgende er en introduktion til det:
Strukturelle funktioner
1: Vikle spindel:
En højpræcisions servomotor bruges til at give hovedrotationsstøtten til viklingshandlingen. Dens hastighed og drejningsmoment kan justeres i henhold til viklingskravene for at tilpasse sig ledninger af forskellige tykkelser og materialer.
2:Pay-off enhed:
Den bruges til at placere og stabilt frigøre den ledning, der bruges til antennevikling. Den er udstyret med en spændingskontrolmekanisme for at sikre, at wiren automatisk afvikles i henhold til viklingshastigheden under viklingsprocessen og opretholde passende spænding for at forhindre, at wiren bliver for løs eller for stram.

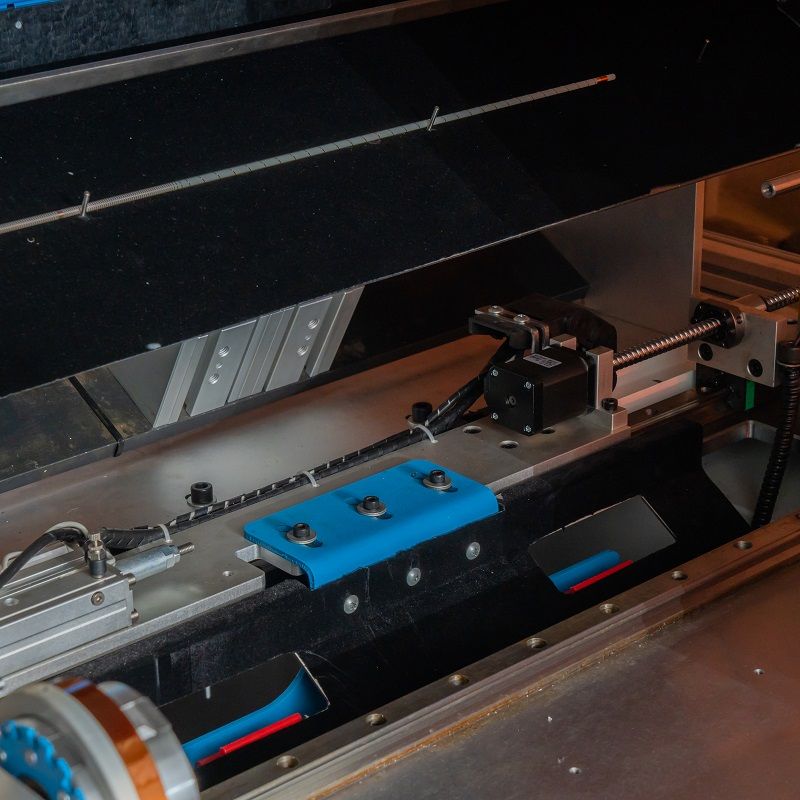

3: Kabel arrangement:
Panasonic servomotoren bruges til nøjagtigt at kontrollere ledningens arrangement på viklingsakslen eller rammen for at opnå ensartet og velordnet viklingsafstand, således at antallet af omdrejninger af antennespolen opfylder designstandarderne.
4: Fixtursystem:
Den kan automatisk og fast fiksere antennestangen for at sikre, at der ikke vil være nogen forskydning eller rystelse under viklingsprocessen, hvilket sikrer nøjagtigheden af ledningerne.

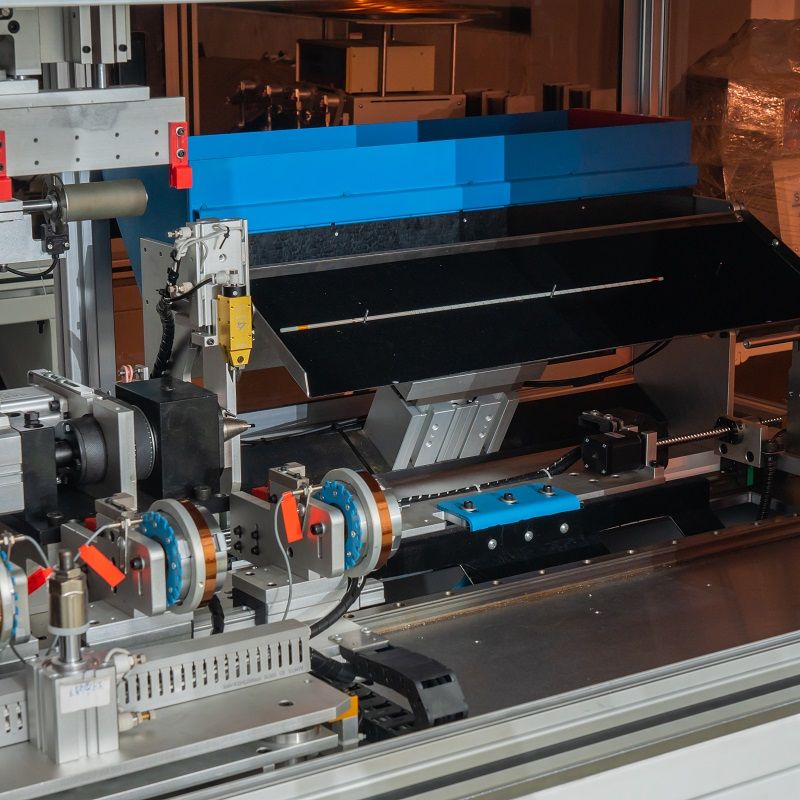

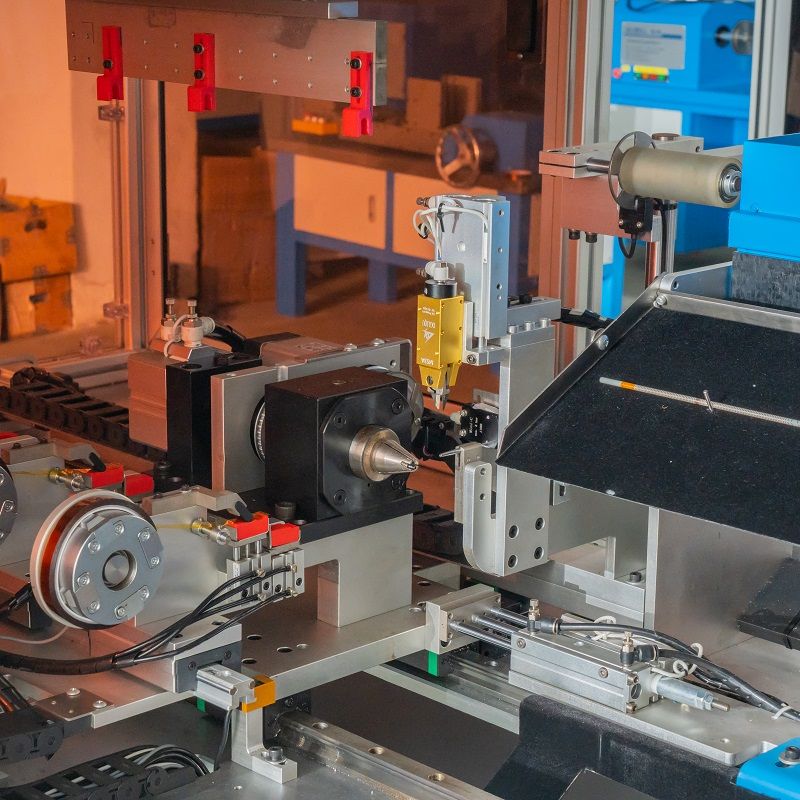

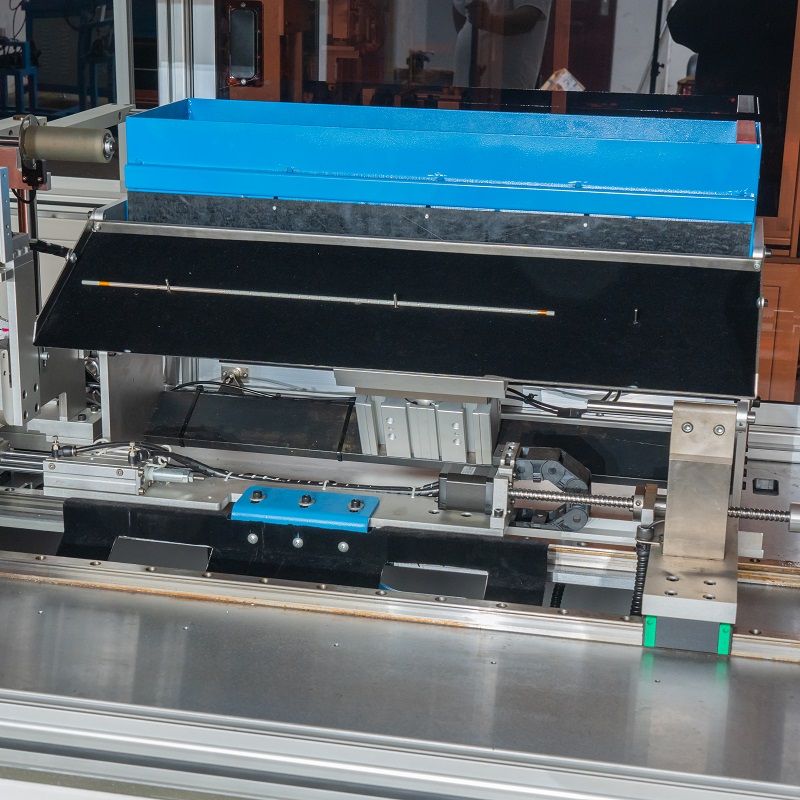

Produktdetaljer
Arbejdsprincip
Udbetalingsmekanismen frigiver tråden, som styres af trådarrangementsmekanismen og drives af viklingsspindlens rotation. Tråden er viklet på antennestangen, der er fastgjort på fikstursystemet i henhold til den forudindstillede viklingstilstand (såsom spiralstigning). Kontrolsystemet vil nøjagtigt kontrollere det koordinerede arbejde for hver komponent i henhold til de indstillede parametre, såsom antallet af viklingsdrejninger, tråddiameter, viklingshastighed osv.
Funktioner og fordele
1: Forbedre produktionseffektiviteten
2: Sikre viklingskvalitet
3: Tilpasser forskellige antennetyper
Ansøgningsfelter
Det bruges hovedsageligt i fremstillingsindustrien til bildele, især i bilantennefabrikanter. I produktionsprocessen, uanset om det er en indbygget antenne eller en ekstern antenne, så længe det involverer spolevikling, kræves der en bilantenneviklingsmaskine for at sikre stabiliteten og pålideligheden af den antenne, der modtager og sender signaler.
Ofte stillede spørgsmål
Q: Hvad er leveringsperioden for produktet?
A: Leveringstiden for standardudstyr er 15 dage, tilpasning af ikke-standardudstyr er 30 dage.
Q: Hvad er enhedens forsyningsspænding?
A: Vores udstyr er som standard udstyret med AC220V og 380V, og kan også tilpasses efter kundernes behov.
Q: Hvilken tråddiameter kan enheden vinde?
A: Det afhænger af dit produkt. Indtast venligst dine kontaktoplysninger, og vi vil arrangere kundeservice til at kontakte dig.
Q: Hvad skal jeg være opmærksom på, når jeg starter viklemaskinen?
A: Før du starter maskinen, skal du kontrollere, om udstyrets netledning er tilsluttet korrekt, og om alle komponenter er i normal position. Sørg også for, at der ikke er snavs i arbejdsområdet for at undgå at påvirke betjeningen af udstyret eller forårsage sikkerhedsrisici.
