Vigtigste tekniske parametre for Flat Wire Winding Machine |
|||
|
Produkt model |
SQ-8BX1-2 |
SQ-8BX1-3 |
SQ-8BX1-4 |
|
Vikle diameter |
Større end eller lig med400 |
Større end eller lig med400 |
Større end eller lig med550 |
|
Kabelbredde |
Større end eller lig med200 |
Større end eller lig med200 |
Større end eller lig med200 |
|
Kabelarrangements nøjagtighed |
0.01 |
0.01 |
0.01 |
|
Spindelhastighed |
1-200rpm |
1-200rpm |
1-200rpm |
|
Spindel centerhøjde |
300 mm |
300 mm |
300 mm |
|
Gældende tråddiameter |
Flad kobbertråd: tykkelse 1-5mm bredde 1-15mm |
Flad kobbertråd: tykkelse 1-5mm bredde 1-20mm |
Flad kobbertråd: tykkelse 1-5mm bredde 1-30mm |
|
Kabel motor |
Servo 0.75KW |
Servo 0.75KW |
Servo 0.75KW |
|
Spindelmotor |
frekvenskonvertering 2,2KW+1:10 |
frekvenskonvertering 2,2KW+1:15 |
frekvenskonvertering 3,7KW+1:10 |
|
Forsyningsspænding |
220VAC 50HZ |
220VAC 50HZ |
380VAC 50HZ |
|
Maskinkraft |
3,3KW |
3,6KW |
5,5KW |
|
Understøttende trådstativ |
Justerbar enkelt akse |
Justerbar enkelt akse |
Justerbar enkelt akse |
|
Dimensioner |
1400 X 800 X 1550 mm |
1400 X 8001550 mm |
1600 X 850 m X 1600 mm |
|
Udstyrs vægt |
460 kg |
490 kg |
670 kg |
Struktur og princip

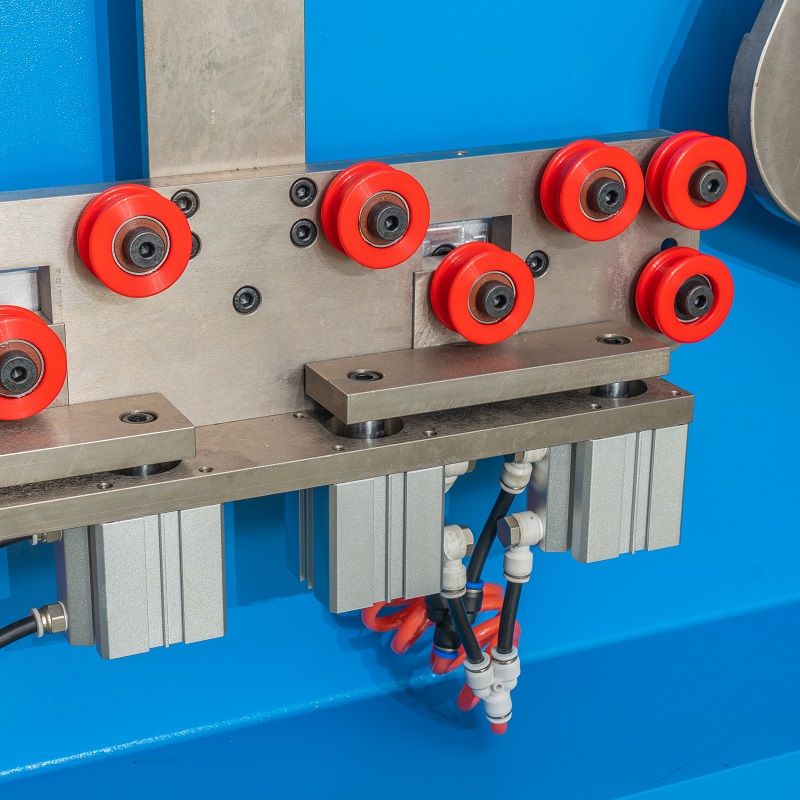

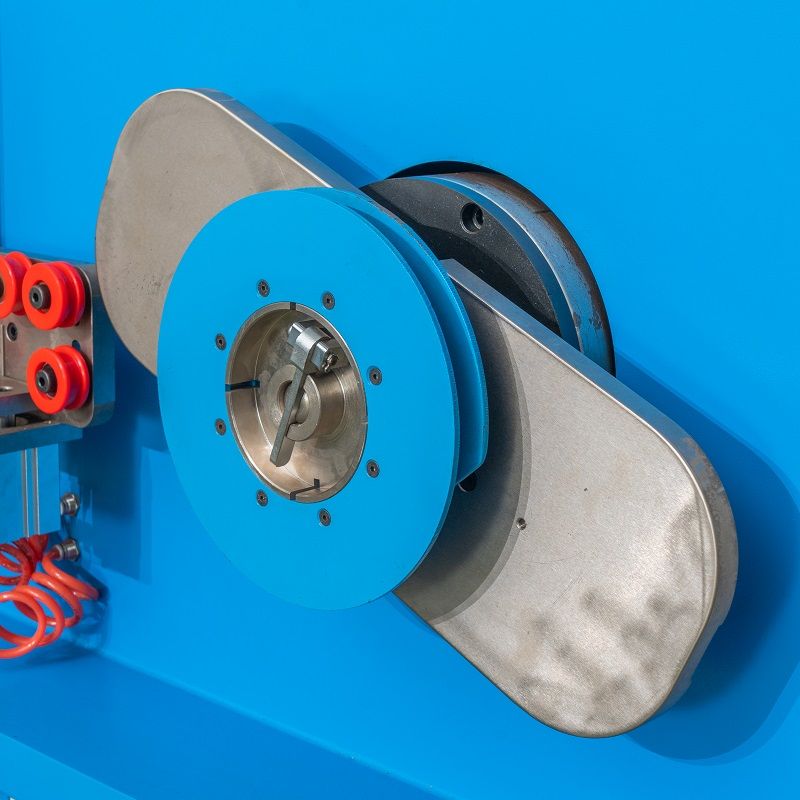

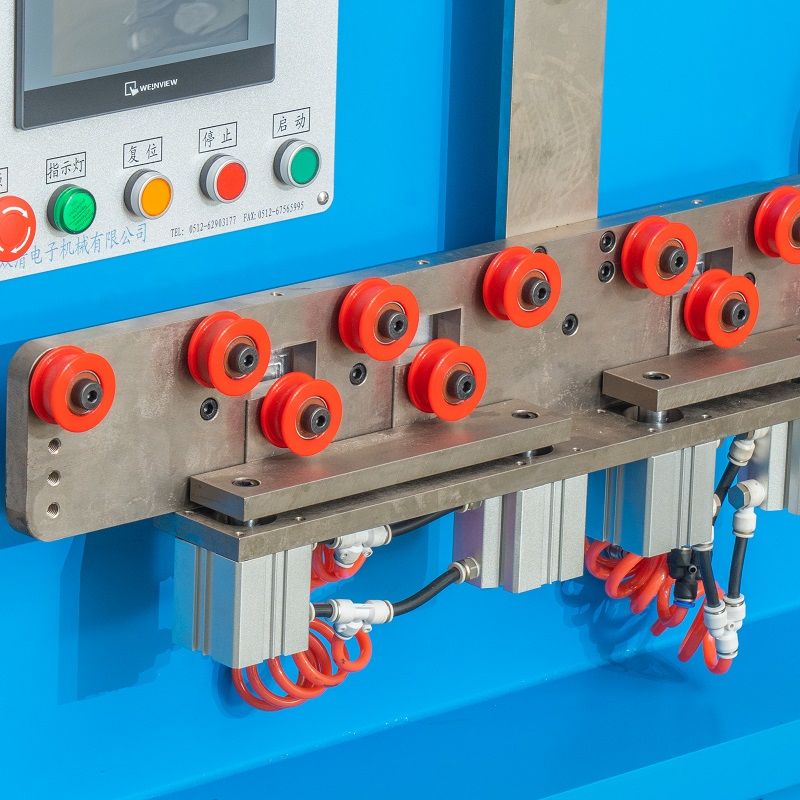

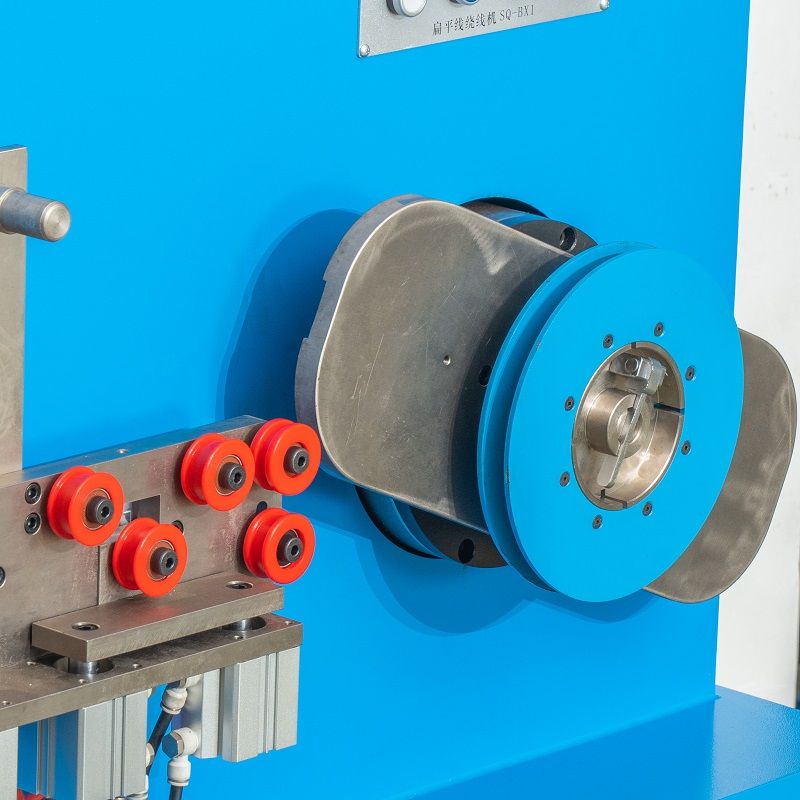

Det har normalt hovedkomponenter såsom viklingsspindel, trådarrangementsmekanisme, spændingskontrolanordning osv. Når du arbejder, holdes tråden ved en vis spænding gennem spændingskontrolsystemet, spindlen driver viklingsformen til at rotere, og trådarrangementet mekanisme gør, at tråden er viklet jævnt på formen for at danne en pandekageformet spole.

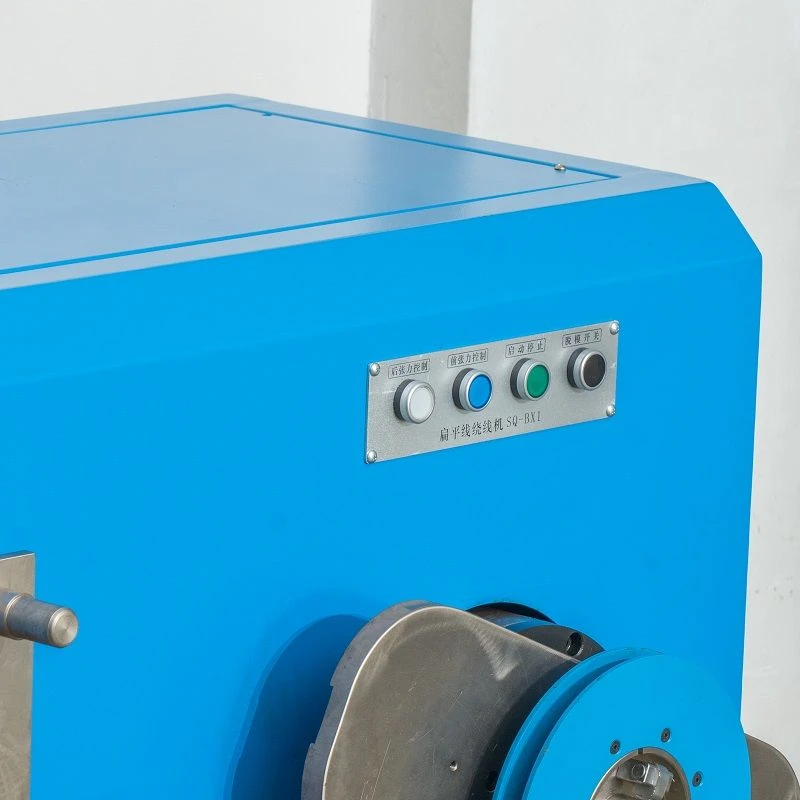

Produktdetaljer
Anvendelsesområder

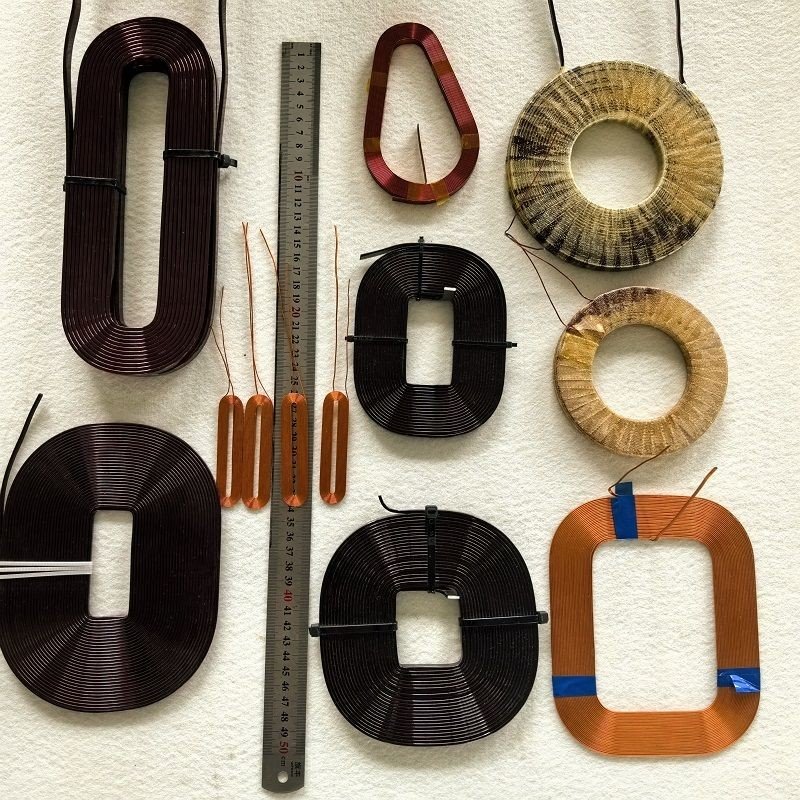

Det er meget udbredt til fremstilling af elektrisk udstyr såsom krafttransformatorer, svejsemaskinespoler, alfa-flade spoler, reaktorer osv. For eksempel kræver højspændingsvikling og lavspændingsviklingsfremstilling af store krafttransformatorer brug af pandekage vikle maskiner til at vinde spoler med præcise drejninger og former for at sikre stabiliteten af transformerens ydeevne.
Egenskaber og fordele
Det kan opnå højpræcisionsvikling, hvilket sikrer, at antallet af vindinger af spolen er nøjagtigt, stramt arrangeret og ensartet. Og viklingsparametrene såsom tråddiameter, antal drejninger, viklingshastighed osv. kan justeres i henhold til forskellige designkrav. Nogle avancerede pandekageviklemaskiner har også karakteristika af høj grad af automatisering, hvilket kan reducere manuelle betjeningsfejl og forbedre produktionseffektiviteten.
FAQ
Q: Er du en producent eller en handelsvirksomhed?
A: Vi er en producent, kildeproducent.
Q: Kan du designe det til os?
A: Udstyr kan tilpasses efter dine behov og produktkrav.
Q: Hvordan er emballagen og forsendelsen?
A: Ved forsendelse vil der blive brugt træstrimler til at forstærke og beskytte maskinen.
Spørgsmål: Kan viklemaskinens viklingshastighed justeres?

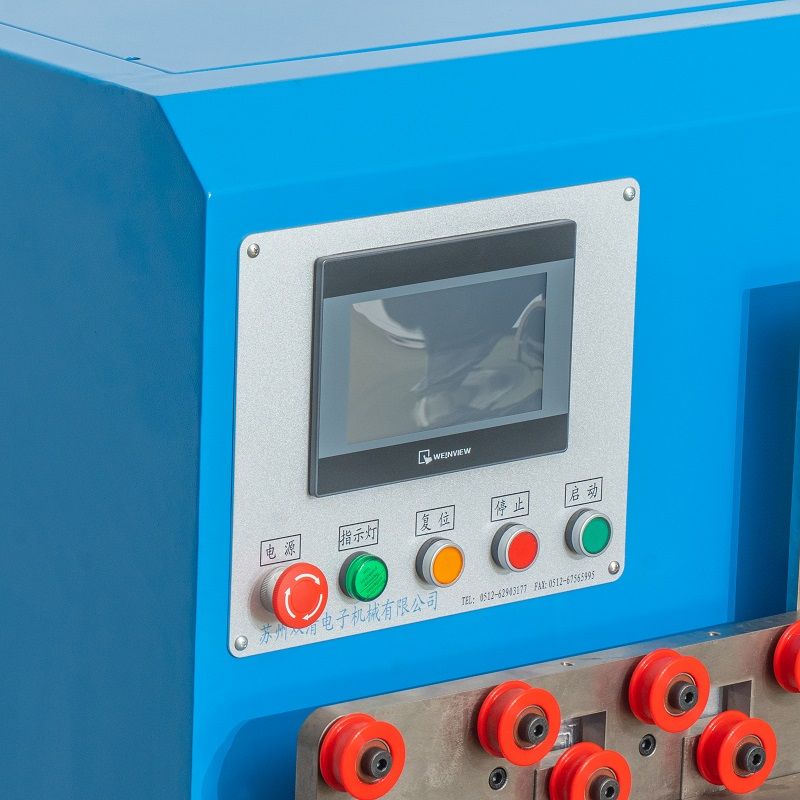

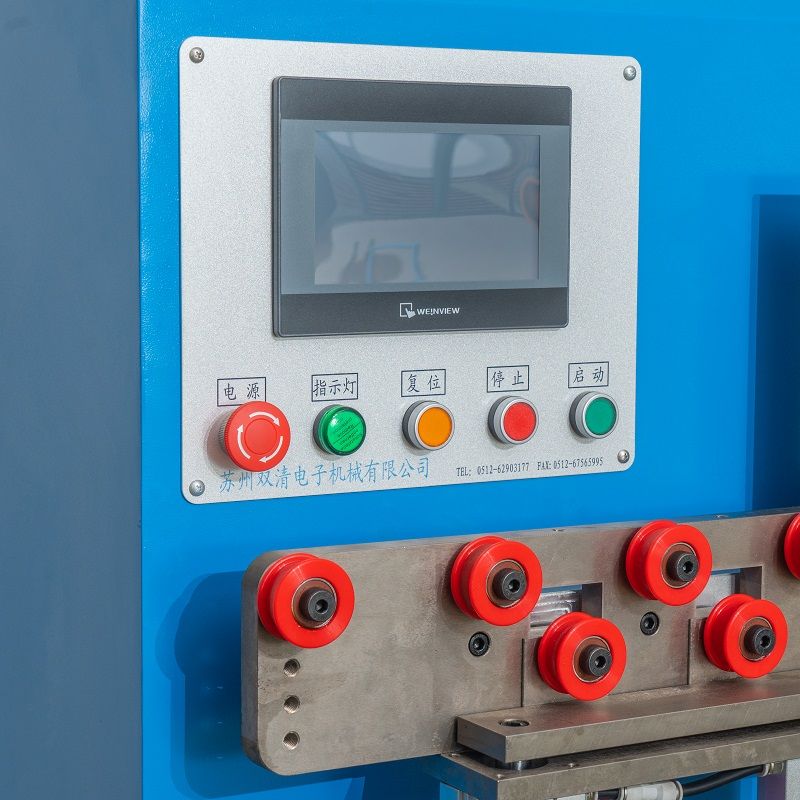

A: Viklemaskinens viklingshastighed kan justeres. Gennem kontrolpanelet på udstyret kan den passende viklingshastighed justeres i henhold til forskellige viklingskrav, såsom ledningsdiameter, antal spoleomdrejninger og andre faktorer.
