Vigtigste tekniske parametre for automatisk trådviklingsmaskine |
||
|
Produkt model |
SQ-1000F |
|
|
Vikle diameter |
Større end eller lig med950 |
|
|
Kabelbredde |
Større end eller lig med500 |
|
|
Kabelarrangements nøjagtighed |
0.01 mm |
|
|
Spindelhastighed |
{0} rpm |
|
|
Spindel centerhøjde |
500 mm |
|
|
Gældende ledningsdiameter |
Flad kobbertråd: tykkelse 1-5mm bredde 1-15mm |
Rund kobbertråd: Enkelt rodStørre end eller lig med5 mm |
|
Kabel motor |
Kabelservo 0.75KW |
|
|
Spindelmotor |
frekvenskonvertering 2,2KW+1:10 |
|
|
Forsyningsspænding |
220VAC 50HZ 380VAC 50HZ |
|
|
Maskinkraft |
3,6KW |
|
|
Understøttende Wire Rack |
Magnetisk pulver elektronisk justering af enkeltakset strammer (Indre hul i trådtromlenMindre end eller lig med40 mm) |
|
|
Dimensioner |
1600 X 1100 X 1600 mm |
|
|
Udstyr Vægt |
660 kg |
|

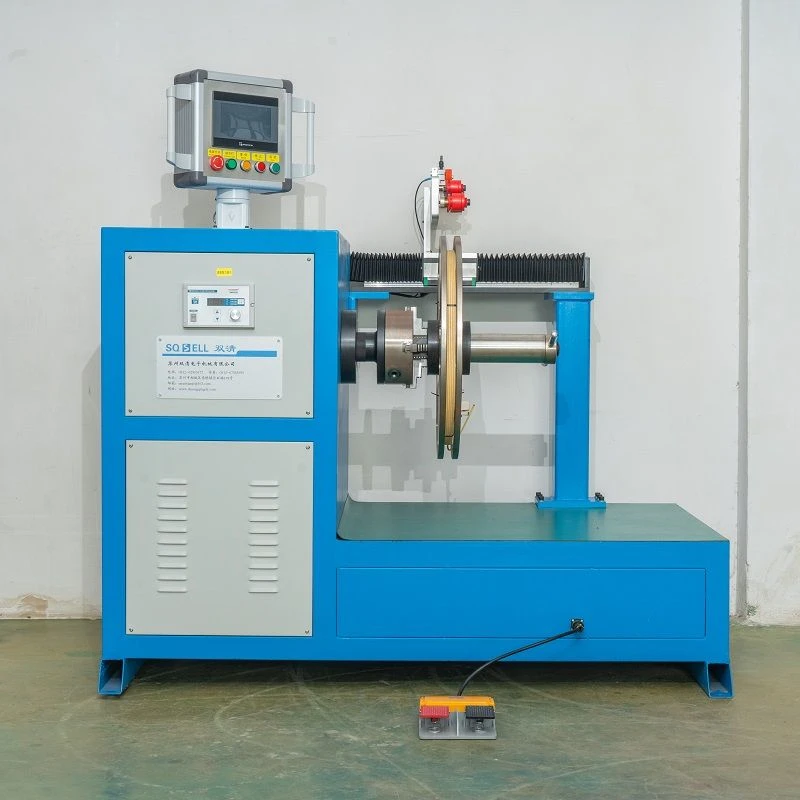

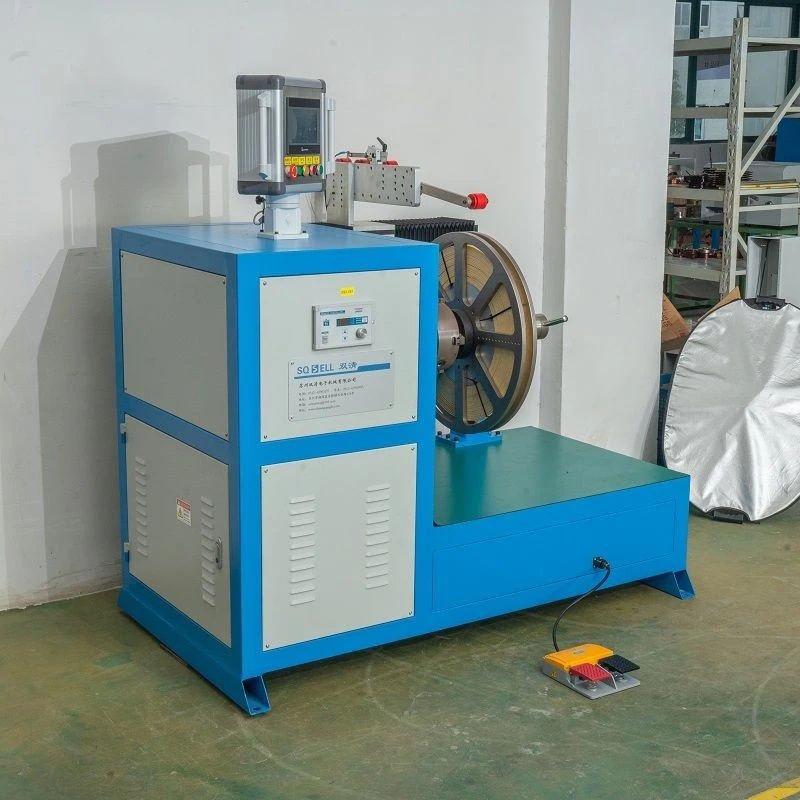

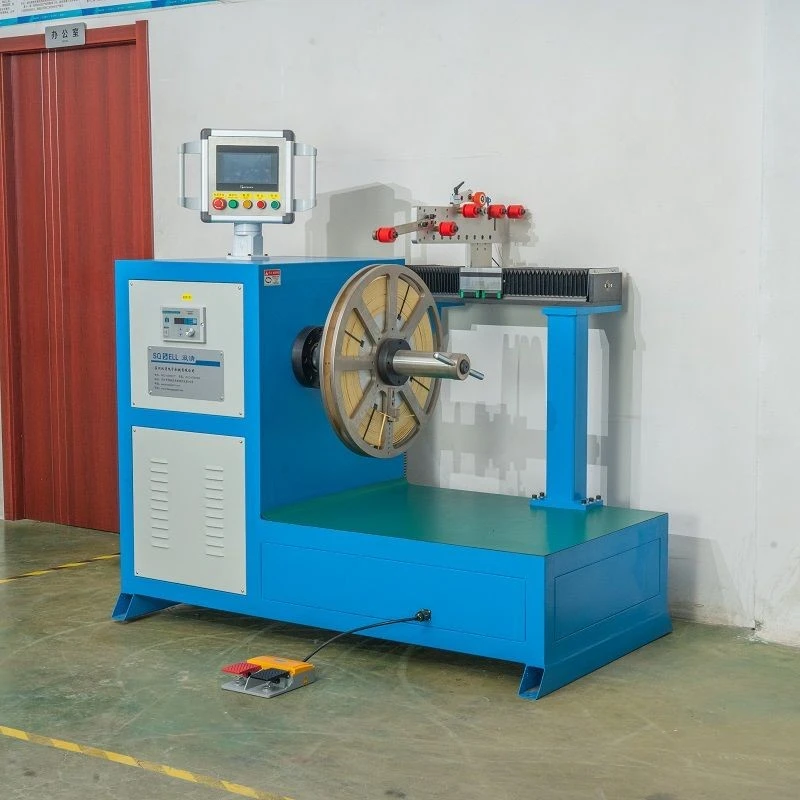

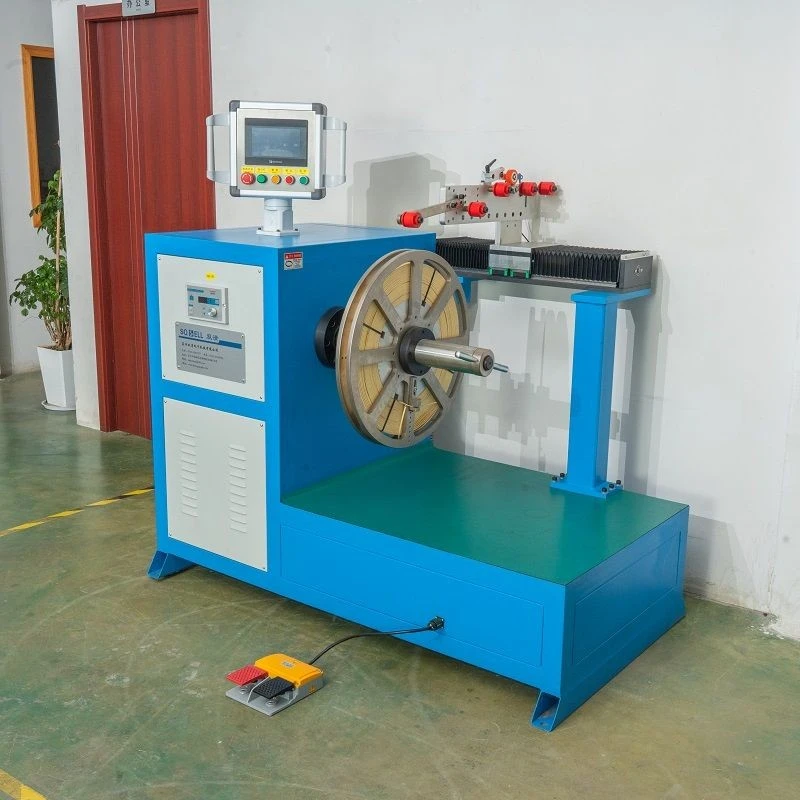

Den automatiske trådviklingsmaskine er et avanceret vikleudstyr. Det følgende er en detaljeret introduktion:
Arbejdsprincip
- Den automatiske trådviklingsmaskine koordinerer rotationen af hovedakslen og bevægelsen af trådarrangementsmekanismen gennem kontrolsystemet. Den viklingshovedaksel roterer under motorens drev og driver viklingsdornen til at rotere, så ledningen er viklet på dornen. Samtidig styrer trådarrangementsmekanismen nøjagtigt trådens arrangementsposition på dornen i henhold til de indstillede parametre såsom trådarrangementets hældning og retning, hvilket realiserer automatisk trådarrangement.
Hovedstruktur

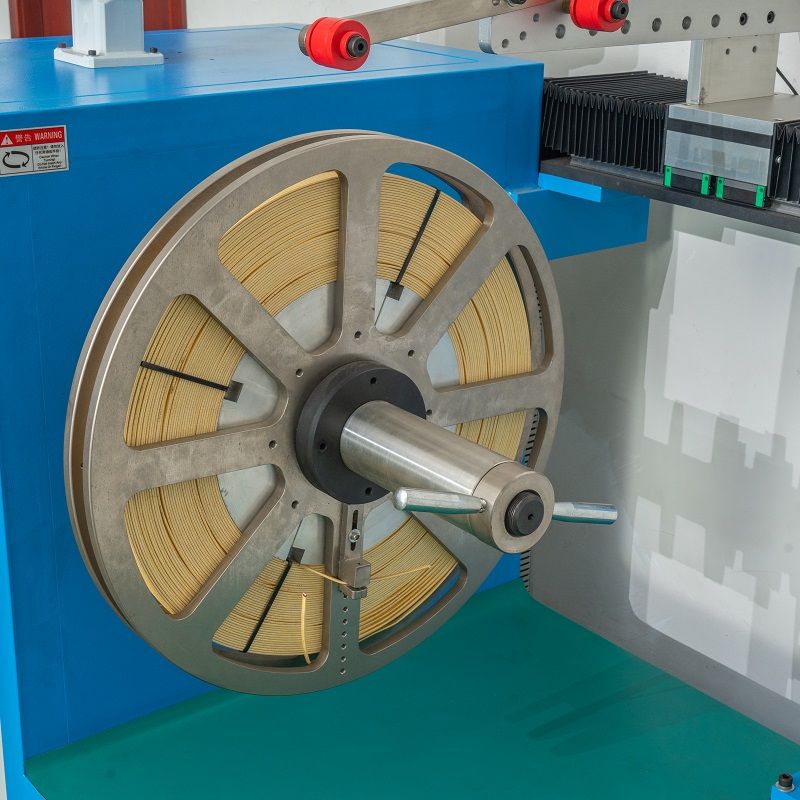

- Optræksspindel

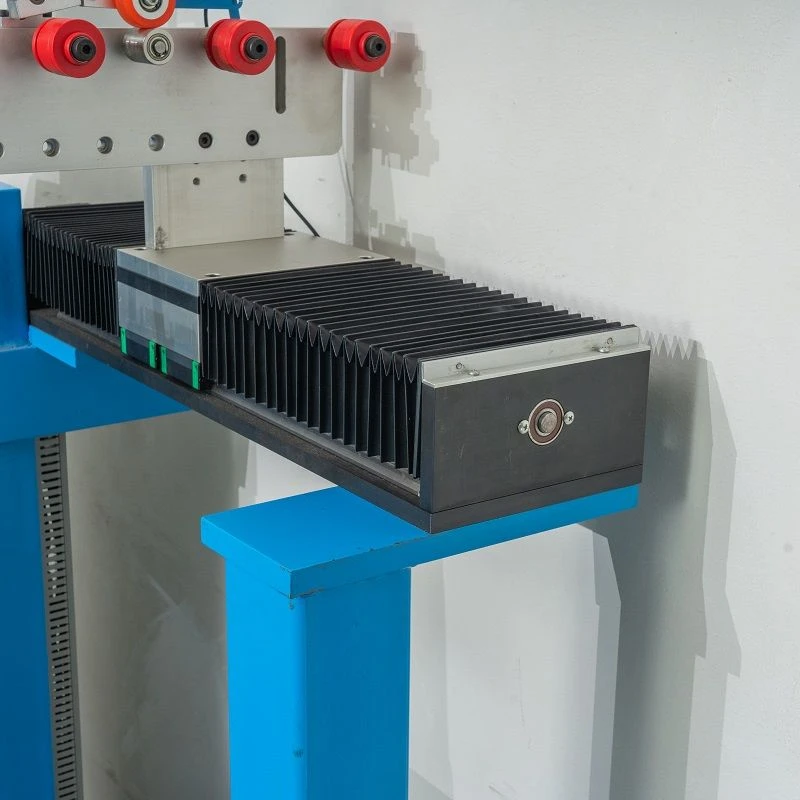

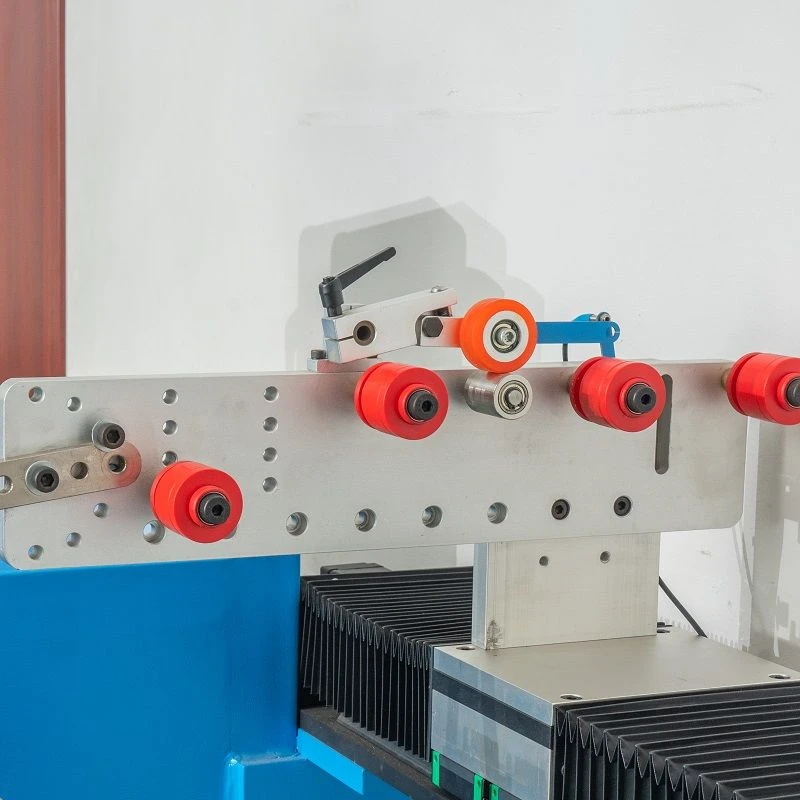

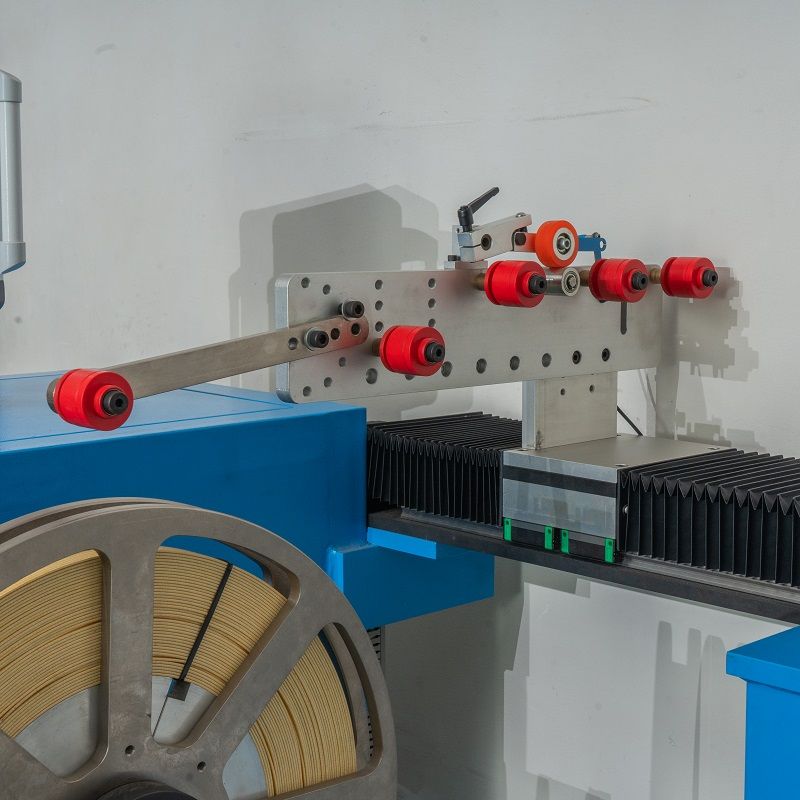

- Kabelarrangement
- Spændingskontrolsystem

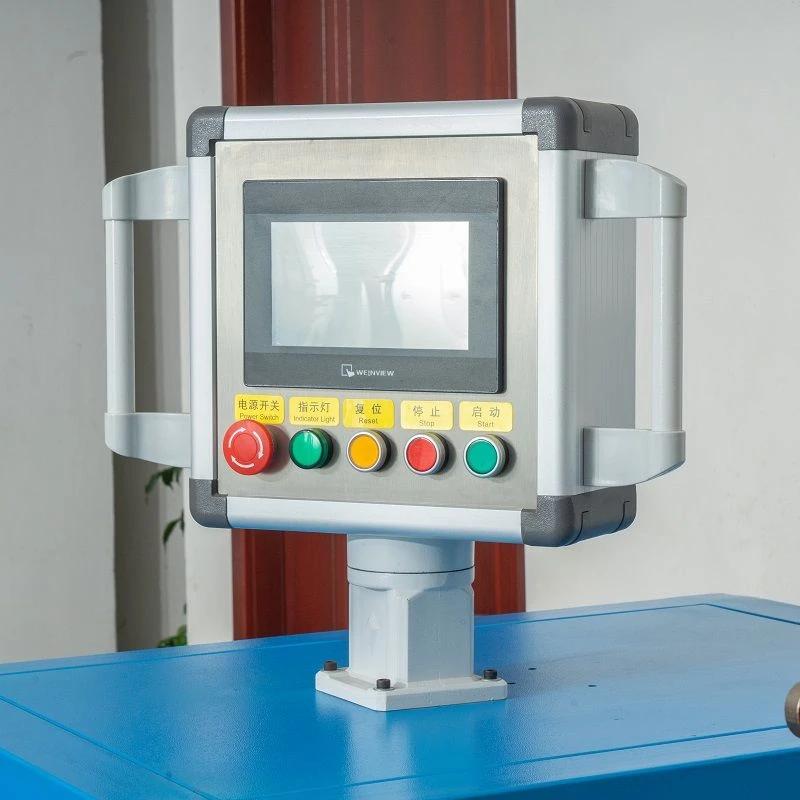

- Kontrolsystem
Produktdetaljer
Funktioner
- Høj ledningsnøjagtighed:
Den kan arrangere ledningerne jævnt og pænt på viklingsdornen med en lille stigningsfejl, hvilket er afgørende for nogle produkter med høje krav til viklingsnøjagtighed (såsom præcisionstransformatorer, motorer osv.).
- Høj viklingseffektivitet:
Automatiseret drift reducerer tiden for manuel ledningsføring, forbedrer viklingshastigheden betydeligt, kan arbejde kontinuerligt i lang tid og er velegnet til masseproduktion.
- Stort udvalg af applikationer:
Ved at justere parametre og udskifte noget tilbehør, kan det bruges til at vinde produkter af forskellige typer, specifikationer af ledningsdiametre og viklingsformer, herunder spoler og viklinger af forskellige former.
- Stabil kvalitet:
På grund af højpræcisionskontrol af trådarrangementet og viklingsprocessen er kvaliteten af de viklede spoler stabil og konsistent, hvilket reducerer produktfejl forårsaget af problemer med viklingskvalitet.
Anvendelsesområder
- I motorfremstillingsindustrien bruges det til vikling af motorstatorer og rotorer; inden for transformatorfremstillingsområdet bruges den til vikling af både små elektroniske transformere og store strømtransformatorer; derudover er det også meget brugt til spolevikling af elektromagnetiske komponenter såsom induktorer og reaktorer.
FAQ
Spørgsmål: Hvis vi har andre produktkrav, som din side ikke inkluderer, kan du så hjælpe med at give dem?
A: Udstyr kan tilpasses efter kundens behov.
Q: Hvilken tråddiameter kan enheden vinde?
A: Det afhænger af dit produkt. Indtast venligst dine kontaktoplysninger, og vi vil arrangere kundeservice til at kontakte dig.
Spørgsmål: Kan viklemaskinens viklingshastighed justeres?
A: Viklemaskinens viklingshastighed kan justeres. Gennem kontrolpanelet på udstyret kan den passende viklingshastighed justeres i henhold til forskellige viklingskrav, såsom ledningsdiameter, antal spoleomdrejninger og andre faktorer.
Q: Hvad bestemmer viklingsnøjagtigheden af viklingsmaskinen?
A: Viklingsnøjagtigheden afhænger hovedsageligt af udstyrets mekaniske strukturnøjagtighed. For eksempel vil nøjagtigheden af trådarrangementsmekanismen påvirke trådarrangementets pænhed. Samtidig er nøjagtigheden af kontrolsystemet også kritisk. Avancerede kontrolsystemer kan nøjagtigt kontrollere rotationsvinklen og motorens hastighed for at sikre viklingsnøjagtighed.
