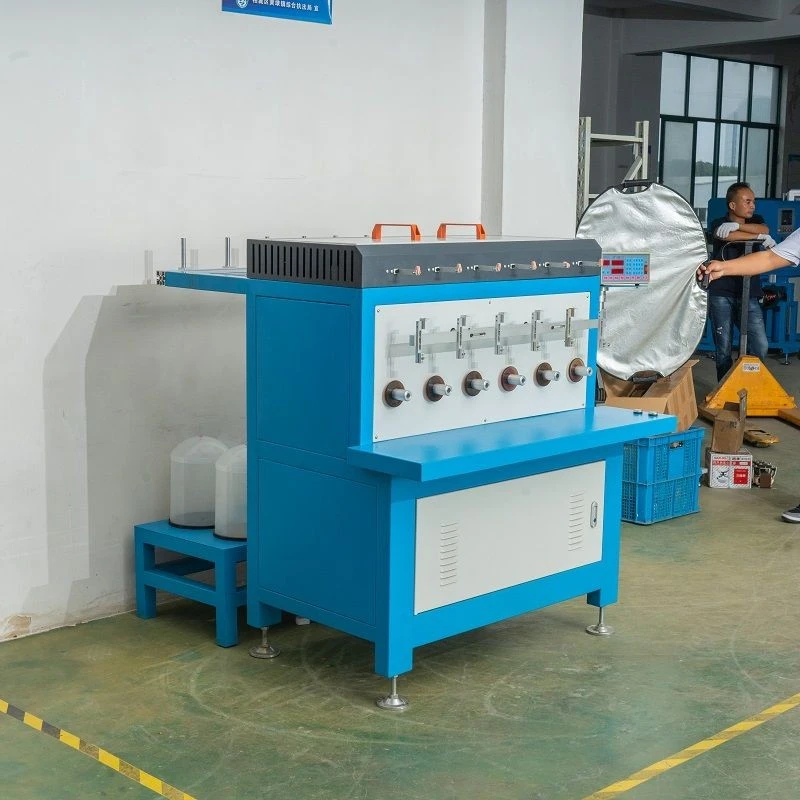

Vigtigste tekniske parametre for flerakset viklingsmaskine |
|||
|
Produkt model |
SQ-004LD |
SQ-006LD |
SQ-006HU |
|
Vikle diameter |
{}mm |
{}mm |
{}mm |
|
Kabelbredde |
{}mm |
{}mm |
{}mm |
|
Kabelarrangements nøjagtighed |
0.01 |
0.01 |
0.01 |
|
Spindelhastighed |
{0} rpm |
{0} rpm |
{0} rpm |
|
Spindel centerhøjde |
150 mm |
170 mm |
170 mm |
|
Gældende ledningsdiameter |
{{0}}.03-1,0 mm |
0.03-1,5 mm |
0.03-1,5 mm |
|
Kabel motor |
Stepmotor type 57 |
Panasonic Servo 0 4KW |
Panasonic Servo 0.4KW |
|
Spindelmotor |
frekvenskonvertering 0.4KW |
frekvenskonvertering 0.75KW |
frekvensomdannelse 1,5KW |
|
Forsyningsspænding |
220VAC 50HZ |
220VAC 50HZ |
220VAC 50HZ |
|
Maskinkraft |
1,2KW |
1,8KW |
2,7KW |
|

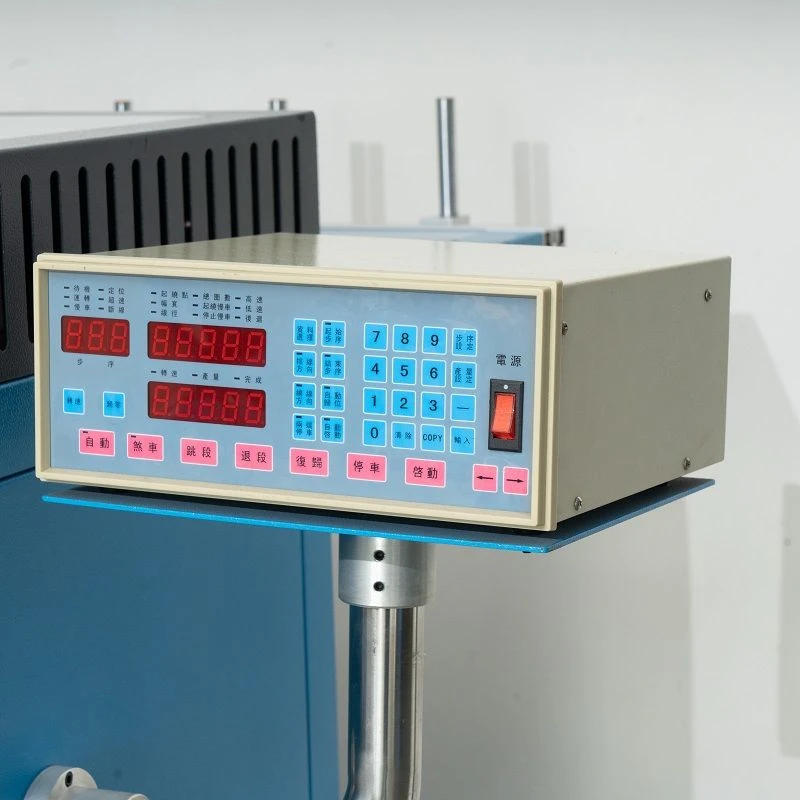

Kontrolsystem |
Shuangqing SQ-200A |
Shuangqing SQ-200A |
Shuangqing SQ-200A |
|

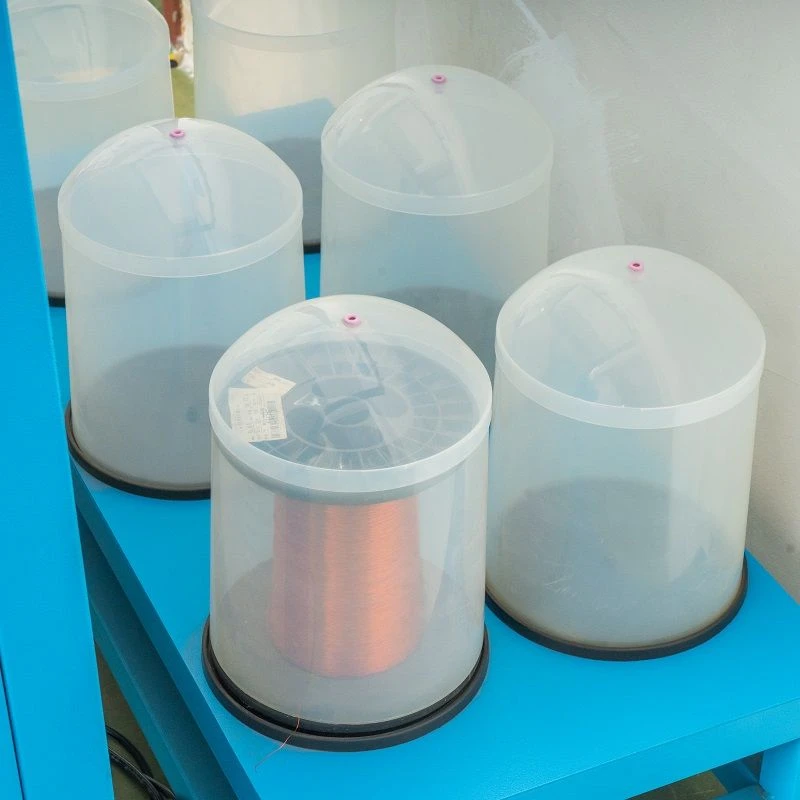

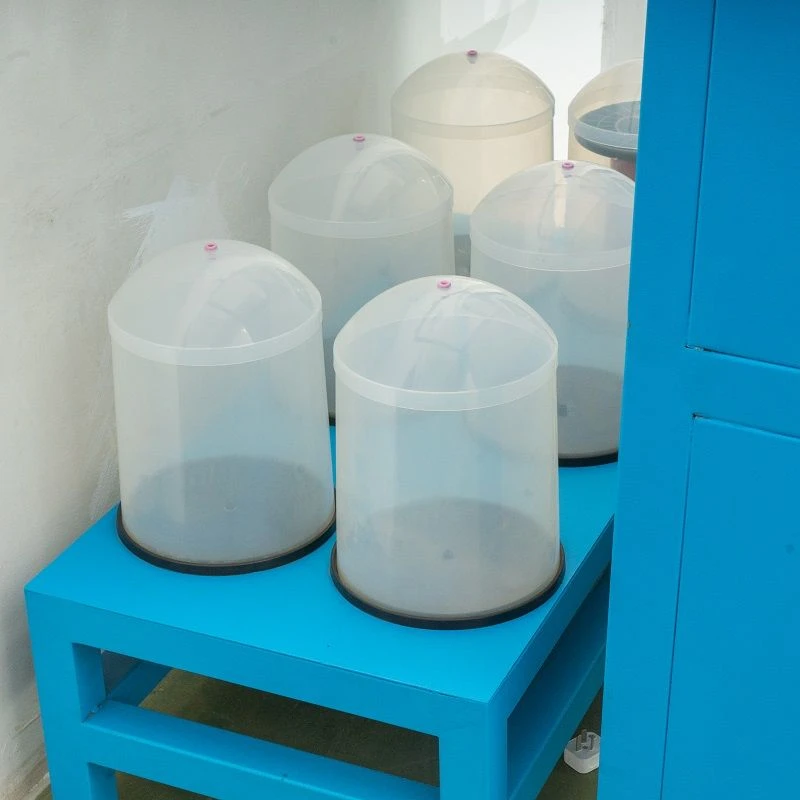

Understøttende Wire Rack |
Fire akser |
Seksakset |
Seksakset |
|
Matchende spænding |
Præcisionsjusterbar strammer 4 sæt |
Præcisionsjusterbar strammer 6 sæt |
Præcisionsjusterbar strammer 6 sæt |
|
Dimensioner |
1500 mm(L)*1000 mm(B)* 1500mm(H) |
1600 mm(L)*1500 mm(B)* 1500mm(H) |
1600 mm(L)*1500 mm(B)* 1500mm(H) |
|
Udstyr Vægt |
110 kg |
170 kg |
170 kg |
Strukturelle egenskaber

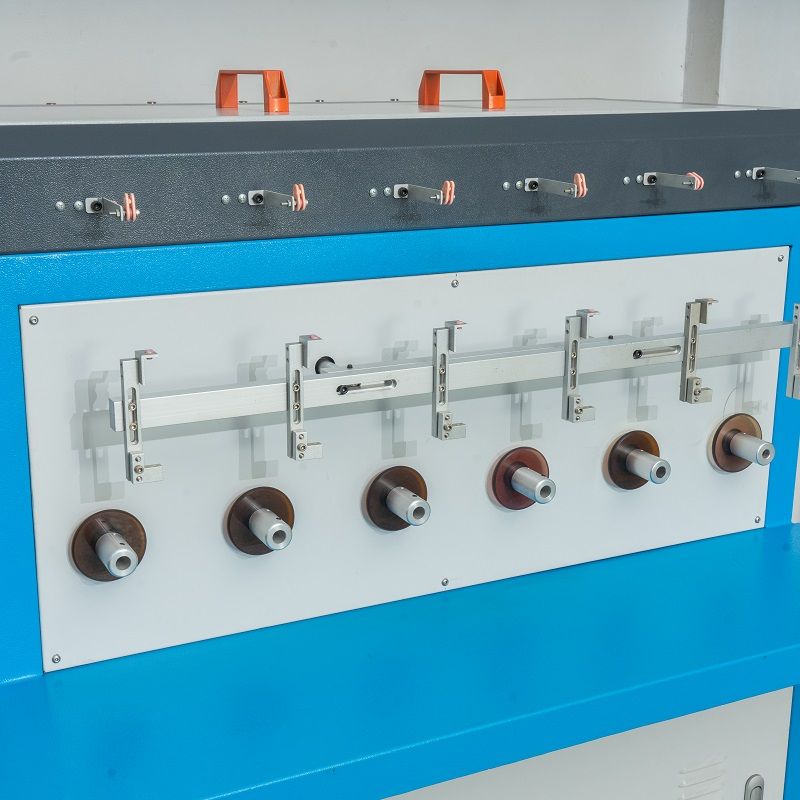

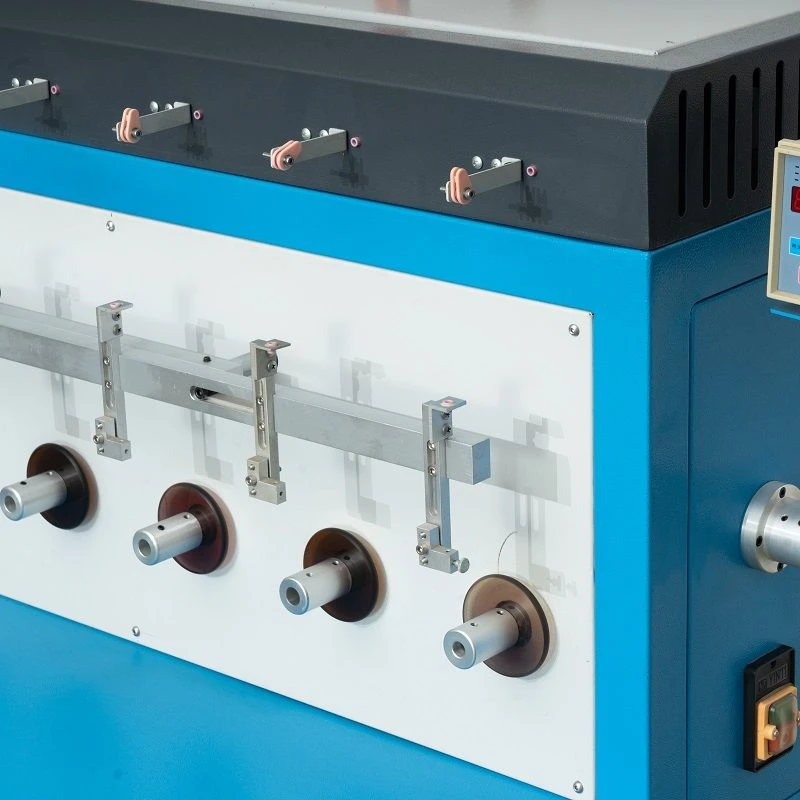

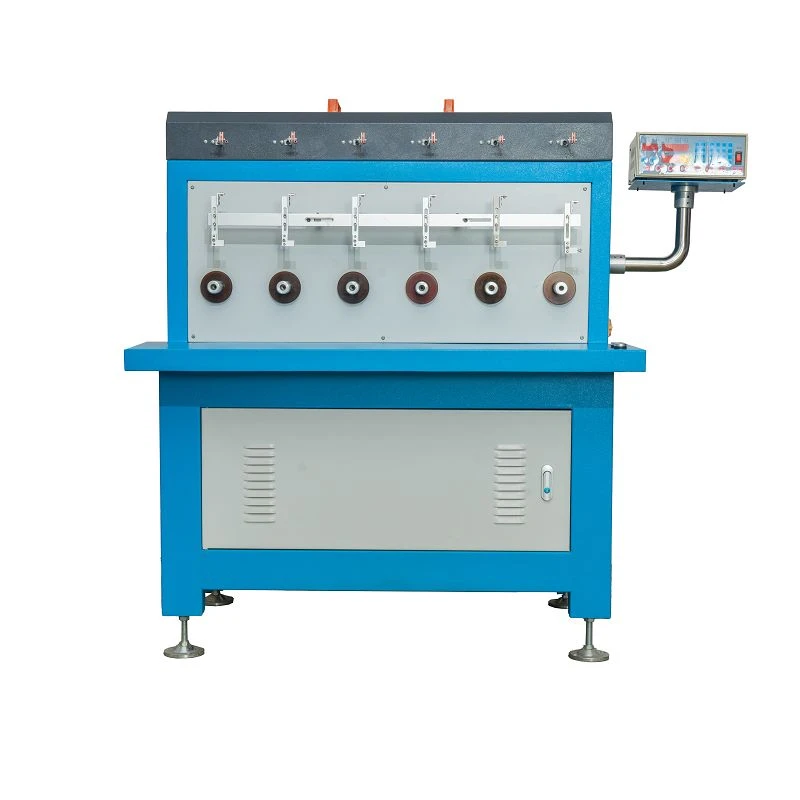

1: Flerakset design:
Dette gør det muligt for viklemaskinen at vikle flere spoler på samme tid, hvilket i høj grad forbedrer produktionseffektiviteten.
2: Højpræcisions transmissionssystem:
Udstyret med højpræcisionssynkrone remskiver for at sikre bevægelsesnøjagtigheden af hver akse, positionen, hastigheden og vinklen på viklingen kan kontrolleres nøjagtigt for at sikre viklingskvaliteten.

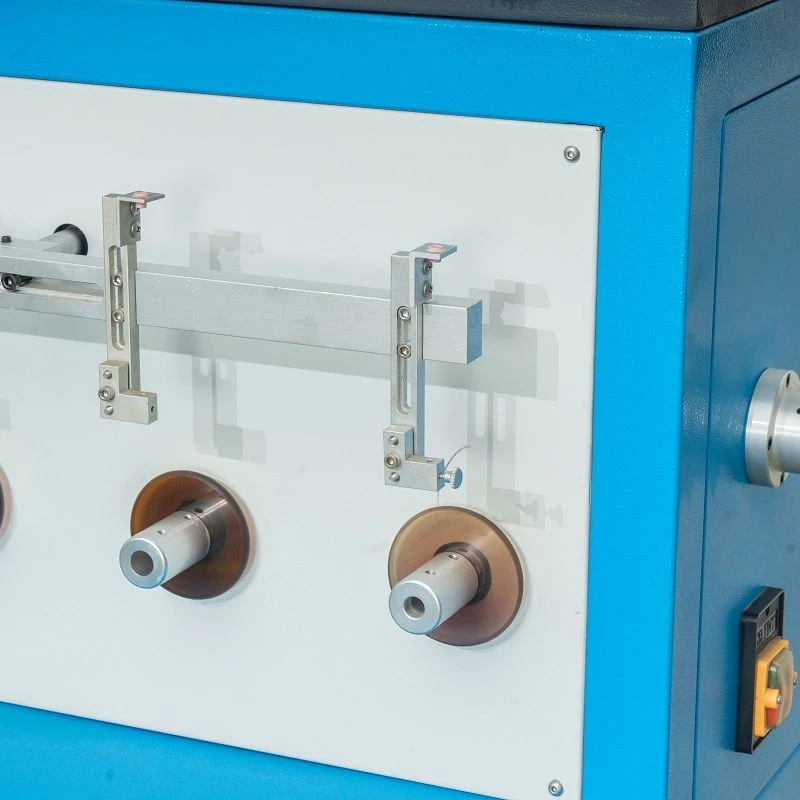

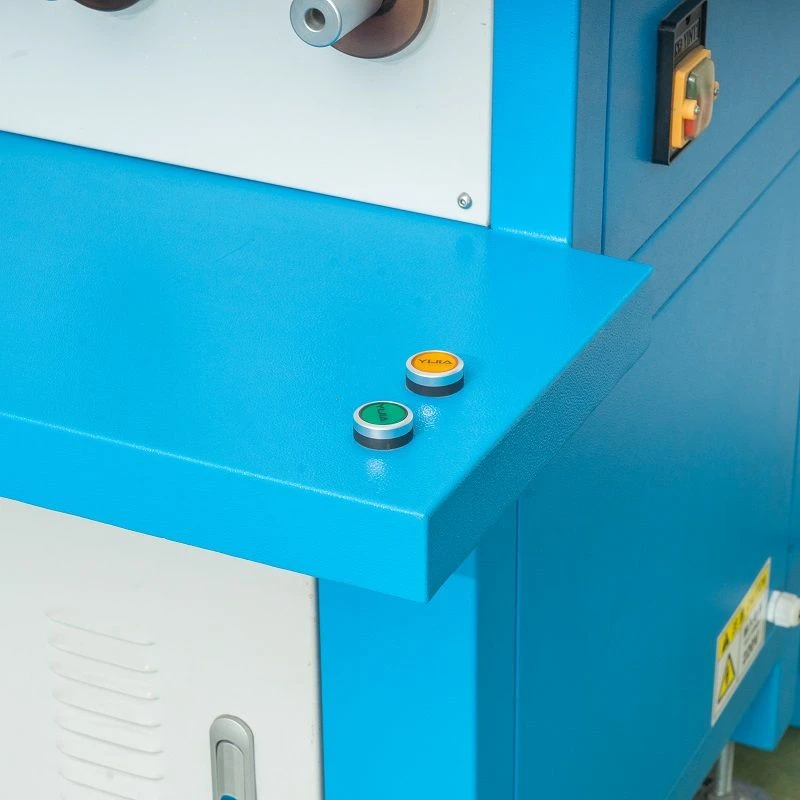

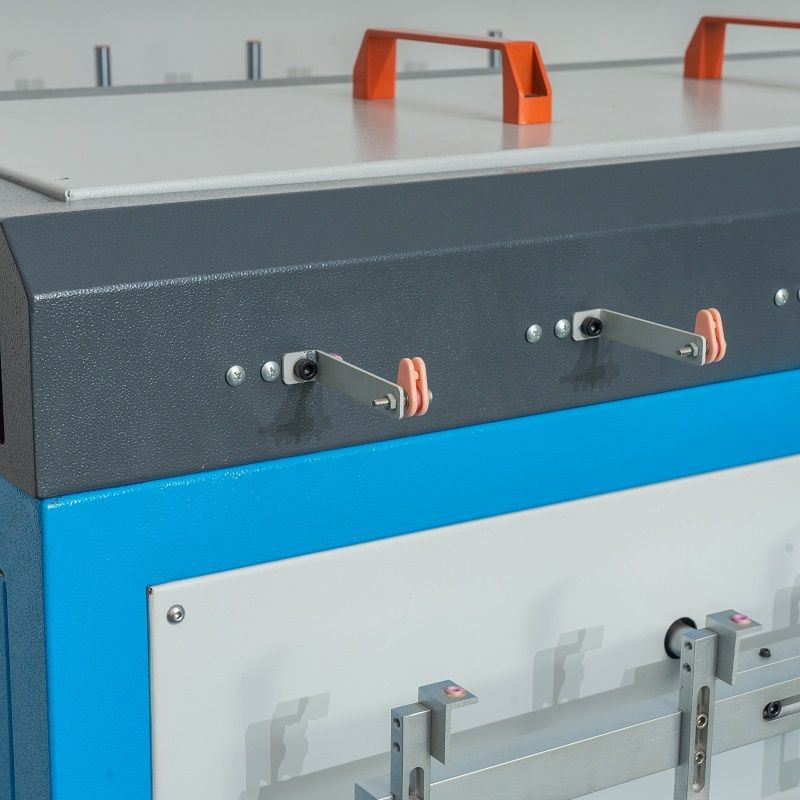

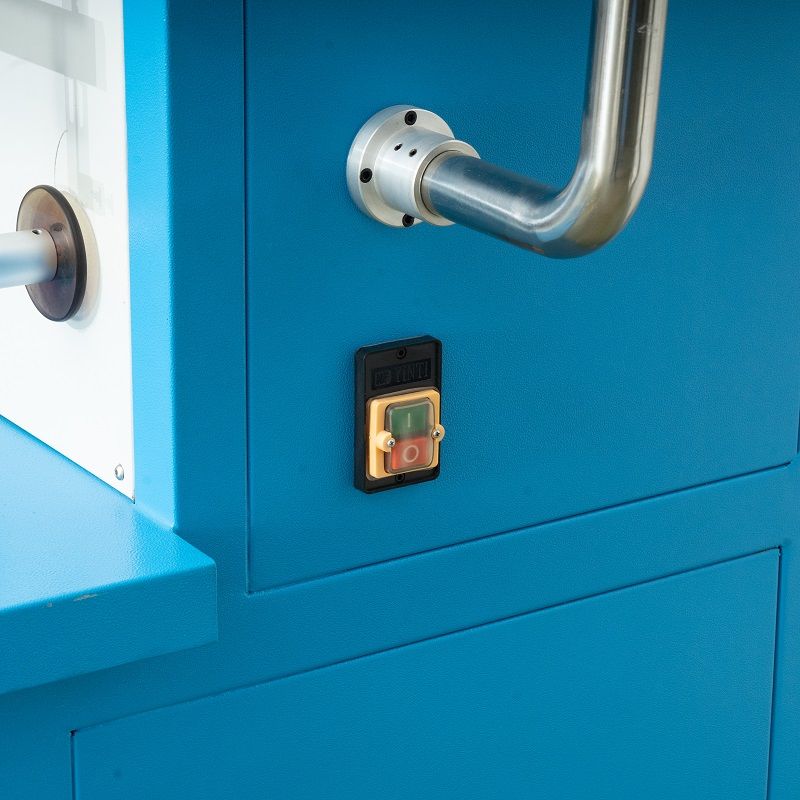

Produktdetaljer
Funktioner og fordele
1: Høj grad af automatisering
2: Flere viklingstilstande
3: Præcisionsvikling
Anvendelsesområder
1: Elektronikindustri:
Det er meget udbredt i produktionen af nye energikøretøjer, rumfart, motorer, elektromagnetik og andre komponenter for at opfylde deres behov for miniaturiserede og højpræcisionsspoler.
2: Bilelektronik:
Bilens tændspole, induktoren i den elektroniske styreenhed (ECU) osv. kræver også fleraksede viklingsmaskiner for at sikre viklingskvaliteten og ydeevnen for at tilpasse sig bilens komplekse arbejdsmiljø.
3: Industriel automatiseringsfelt:
Såsom vikling af motorviklinger, sensorspoler osv., der leverer højkvalitets spolekomponenter til industrielt automationsudstyr.
Ofte stillede spørgsmål
Q: Hvor lang er garantiperioden?
A: Garantiperiode: 1 år
Q: Hvilken tråddiameter kan enheden vinde?
A: Det afhænger af dit produkt. Indtast venligst dine kontaktoplysninger, og vi vil arrangere kundeservice til at kontakte dig.
Q: Hvad bestemmer viklingsnøjagtigheden af viklingsmaskinen?
A: Viklingsnøjagtigheden afhænger hovedsageligt af udstyrets mekaniske strukturnøjagtighed. For eksempel vil nøjagtigheden af trådarrangementsmekanismen påvirke trådarrangementets pænhed. Samtidig er nøjagtigheden af kontrolsystemet også kritisk. Avancerede kontrolsystemer kan nøjagtigt kontrollere rotationsvinklen og motorens hastighed for at sikre viklingsnøjagtighed.
Q: Hvad skal jeg være opmærksom på, når jeg starter viklemaskinen?
A: Før du starter maskinen, skal du kontrollere, om udstyrets netledning er tilsluttet korrekt, og om alle komponenter er i normal position. Sørg også for, at der ikke er snavs i arbejdsområdet for at undgå at påvirke betjeningen af udstyret eller forårsage sikkerhedsrisici.
